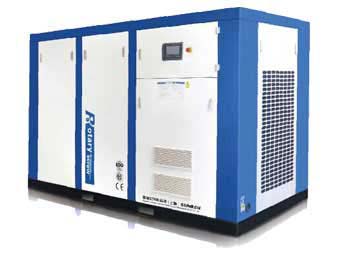

二级压缩永磁变频空压机
功 率:37-75KW
气 量:2.10-15.10m³/min
排气压力:0.70-1.25MPa
传动方式:直联
冷却方式:风冷/水冷
两级压缩永磁变频空压机性能优势
1、分体式两级压缩主机设计
· 智能式双PID 稳压系统控制
· 低能耗,高能效输出
· 螺杆转子型线设计专利:ZL201720301123.8
· 主机压力设计:0.3Mpa~1.60Mpa
· 主机压缩容积效率:≥95%以上
· 转子直径、中心距:大
· 低耗功:能效等级达到一级能效
· 直接传动:传动比1:1
· 低噪音
· 转子采用特殊碳钢SAE1141材质
· 主机采用进口品牌SKF轴承
· 工作温度高达110℃持续运转
2、智能模组化控制
· RS485 通讯模式传输控制讯号
· 智能PID 流量调节模式
· 是一种闭环控制,具有理想的动态特性和控制精度
· 可以对转矩进行精确控制
· 系统响应速度快,加减速特性好
· 恒压控制,避免产生多余的能源损失
3、高效永磁变频电机
电机能效达到国家标准GB18613-2012《中小型三相
异步电动机能效限定值及能效等级》一级能效标准,符
合国际IE4标准。电机的永磁体采用钕铁硼磁性材料作
为磁性性能的压缩机专用电机。
· 外观设计专利:证书编号:ZL201330085626.3
· 永磁电机冷却结构专利设计,专利号:ZL2013202163
79.0
· F级绝缘,B级温升考核
· 转矩完美线性输出,低转速仍保有高扭力输出
· UH系列磁铁,使用温度高达180℃
· 长达5年的耐久实验,40000小时耐久运转无故障
4、电机专利设计-专利号:ZL201520372572.2
· 免维护、无需添加电机润滑脂
· 无轴承设计、传动效率100%
· 防护等级高达IP65
· 电机冷却方式:油冷
5、矢量式变频器
· 高利用率,面板可拆卸,切换使用、具有记忆功能
· 保护完善:可实现缺相、相间短路、对地短路、过
流、过压、欠压、 过载、过热、电机热保护电路
版增强涂层、防尘防腐蚀
· 独立散热风道设计,悬挂式安装,防尘、防腐蚀、
系统发热量小强大的过载能力和独特的限流技术
· 专有高效的控制程序
· 超宽频率设计,控制区间更为宽广
6、内置式分离系统
· 流动阻力(初始压降):0.10bar ~0.15bar
· 分离效率:0.5 ~2.0 PPM
· 抗压强度:瞬间能承受5bar压差
· 最高工作温度:120℃
· 最高工作压力:20bar
· 最大承受压差:1.2bar
· 处理流量:额定流量*1.15倍
· 滤材材质:玻璃纤维
7、进气阀
· 专利设计:ZL201720513212.9
· 高真空度:700mmHg
· 吸气面积大
· 空载运行负载能耗低
· 快速止回:防止卸载与停机喷油
· 电磁阀采用意大利ODE品牌
· 阀片密封采用氟橡胶材质
· 集成型设计,故障及维修率低
· 铸铝材质,避免了生锈、受温度影响的变行
8、塑壳式空滤设计
· 专利设计:ZL201720513111.1
· Picolino 模块系统
· 高科技,柔韧性好,回弹性好的端面
(聚氨脂发泡)
· 多级密封设计
· 随温度变化,稳定性依然很好
· 压缩量不大
· 滤芯尺寸上与空滤总成精密配合
9、油过滤器
· 专利设计:ZL201520816110.5
· 过滤器滤芯材质,采用德国树脂木桨纤维
· 密封圈材质:采用聚四氟乙烯
· 工作温度可承受120℃
· 工作压力高达20bar
· 分离效率:10µm时为50%杂质分离率,30µm时为
99%杂质分离率
10、不锈钢管路
· 卓越的力学性能,超群的耐磨损性能
· 优异的耐腐蚀性能
· 304材料制成的不锈钢抗拉强度大于530 N/mm,
是镀锌管的2倍,铜管的3-4倍,PPR管的8-10倍,而
且具有良好的延展性和韧性
· 可以在-270℃-400℃的温度下长期安全工作,
无论是高温还是低温,都不会析出有害物质,材
料性能相当稳定
· 使用范围广,使用寿命长综合成本低。腐蚀试
验数据表明,不锈钢管的使用寿命可达100年,
寿命周期内几乎不需要维护,避免了管道更换
的费用和麻烦
型号
|
工作压力
|
排气量m³/min
|
功率
KW |
电压防护等级
|
噪音值
|
外形尺寸
|
重量
kg |
出口管径
|
传动方式
|
能效等级
|
|||
最小
|
最大
|
长L
|
宽W
|
高H
|
|||||||||
DAV-37+
|
0.70
|
2.65
|
7.59
|
37
|
380V IP54
|
72±3
|
1500
|
1600
|
1380
|
900
|
G11/2
|
直联
双单体主机 两级压缩 双变频 双永磁电机 |
超一级能效
EEI |
0.80
|
2.65
|
7.58
|
|||||||||||
1.00
|
2.24
|
6.41
|
|||||||||||
1.25
|
2.10
|
5.98
|
|||||||||||
DAV-45+
|
0.70
|
3.10
|
8.87
|
45
|
380V IP54
|
75±3
|
1500
|
1600
|
1380
|
1250
|
G2
|
||
0.80
|
3.10
|
8.86
|
|||||||||||
1.00
|
2.64
|
7.56
|
|||||||||||
1.25
|
2.62
|
7.50
|
|||||||||||
DAV-55+
|
0.70
|
3.67
|
10.50
|
55
|
380V IP54
|
75±3
|
1500
|
1600
|
1380
|
1570
|
G2
|
||
0.80
|
3.64
|
10.40
|
|||||||||||
1.00
|
3.10
|
8.86
|
|||||||||||
1.25
|
3.01
|
8.60
|
|||||||||||
DAV-75+
|
0.70
|
5.28
|
15.10
|
75
|
380V IP54
|
75±3
|
1850
|
1850
|
1480
|
1640
|
DN50
|
||
0.80
|
5.28
|
15.09
|
|||||||||||
1.00
|
4.13
|
11.80
|
|||||||||||
1.25
|
3.85
|
11.00
|
飞机制造:喷洗机器、退模、驱动装配工具、钻机、汽锤、起吊葫芦、组合刀 具、铰刀、铆枪、螺丝刀、锻锤、金属成型压机、喷砂、喷漆。
汽车制造:喷洗机器、驱动装配工具、起吊葫芦、气动控制、锻造车间、铸造车间、钣金车间。
饮料厂:洗瓶机、罐装机、酒桶内部喷涂、食品工业用气。
水泥制造:贮藏通气、水泥浆的搅拌、水泥袋清洁封口、原料搅拌、翻斗车、清洗设备、熟料冷却、输送水泥和煤、水泥窑清洗、车船装卸、升降和起吊器、气动控制。
化工厂:通气和搅拌、分离塔用气、清洗设备、燃烧用气、输送、提升液体、喷雾、清洗管道、气动控制、工艺用气、传输液体。
火电厂:吹气清洁管道、吹除烟垢、清洗锅炉及冷凝器管道、喷气清洗、传输煤粉、清除污水、气动控制。
水电厂:发动机控制、船闸保养、驱动控制器、驱动润滑泵、驱动船闸、起动控制、清洗垃圾网。
食品工业(一般应用):搅拌液体、发酵箱用气(氧)、带喷嘴的清洗设备、带喷嘴的清洗容器、传送原料、食品脱水、过滤。
锻造车间:吹氧化皮、炉门气幕、起吊葫芦和升降机、驱动折弯和矫直机、驱动离合器制动器和夹紧装置、驱动锻锤、驱动燃油器。
铸造车间:铁水车定位、清洗设备、输送砂、驱动气动工具、椿砂机、砂轮机、起吊葫芦和升降机、风镐、夯实机、钢比刷、喷砂、筛沙、喷泥芯。
玻璃厂:吹瓶和玻璃器皿、吹灯管和电子管、燃烧气、传输原料、玻璃刻蚀清光和钻孔、输送玻璃、气动控制、真空吊板。
钢铁厂:搅拌溶液、除氧用气、高平转炉用气、料车定位、沉渣室钻孔、卸料包、平炉烟道清洁、驱动离合器和制动器、驱动炉门、驱动装料及输送装置、驱动润滑系统、驱动风动工具、风镐、砂轮机、起吊葫芦和升降机、喷砂、高炉出炉、真空除气。
木材、家具加工:喷射清洁、气吊、浸染木材、折弯拉直、装卡夹紧、气动工具、雕刻工具、钻机、抛光机、打磨机、喷砂、喷漆、喷水装置。
钣金车间:搅拌溶液、运输切屑、喷气清洗、驱动包装压机、驱动压板夹头离合器和定位器、风动工具、精整锤、风镐、钻头、砂轮机、起吊机和升降机、组合工具、铆机、喷砂、喷润滑剂、喷漆喷涂、容器探漏。
矿山:通风用气、钻大孔、用气除水、过滤细屑、气动葫芦、驱动岩钻机、风钻、吹孔、打桩机、凿岩机。
炼油厂:燃烧气、排空和清洗油路、起重和升降机、驱动控制系统、催化剂再循环、喷砂、喷漆。
造纸厂:气清结设备、起重和升降机、水池防结冰、轧辊上料、压制纸品、驱动离合器、驱动断纸机、送纸通过机器、气动控制、头箱加压、头箱拆除、去除废纸、真空干燥。
药品制造:搅拌液体、抗生素发酵用气(氧)、传输原料、混合和搅拌原料、驱动离心机、气动控制、喷气粉化、喷干、传输液体、真空干燥和汽化。
工厂维护:喷气清洁、驱动工具(汽锤、混凝土震动器、钻头、砂轮机、起重机、铺路碎石机、铆枪、去氧化皮、卷管机、扳手)、喷砂、喷涂金属、喷漆、喷水系统。
制塑:喷射式设备清洁、铸件出坯、制塑空气物体的充气、挤压过程中充气成管形、真空或压力制塑、汽缸运作。
印刷厂:搅拌溶液、纸张打包、起吊。
采石厂:起吊搬运材料、岩石钻机、供气、钻爆破机、凿岩机、手钻、水泵。
橡胶厂:清洁模子和机械装置、气吊、脱模、开模、气动控制、喷涂。
纺织厂:搅拌液体、气吊、湿润、运行蓄压器、喷液、喷洒系统、输液。
