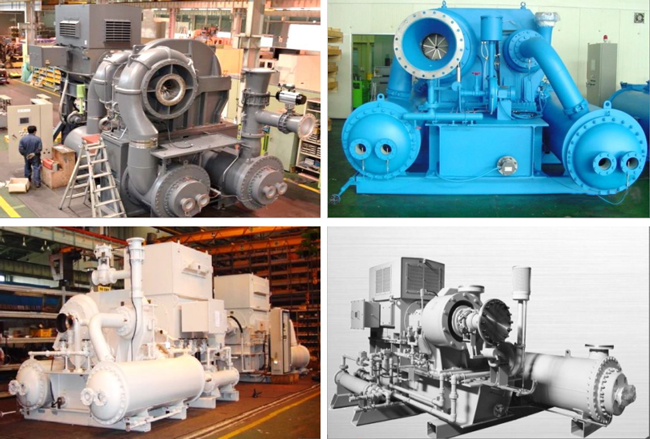

工艺空气压缩机

工艺空气压缩机

介 质:空气,氮气,天燃气,二氧化碳,低温氮气&天然气,水蒸汽等气体

单级和多级(1-6 阶段)齿轮驱动离心式压缩机

压力达到40kg/cm2.g

驱动马力:~7500KW

流量达到100000Nm3/hr

通过可变IGV和DGV调节达到宽范围的工作

试用满足API 617/API 672/API614标准

压缩机主要部件-齿轮箱

齿轮箱

压缩机主要部件-进口导叶

优异的性能

‐ 航空机翼型叶瓣产生最小的压力损失

‐ 精确的流动控制能力

在部分载荷工况下的高性能

进口导叶

压缩机主要部件-叶轮

高性能

‐ 高效3元叶轮

‐ 高调节能力

‐ 高效和高可靠性的加工叶轮

‐ 尺寸紧凑

整个流道的最佳气动匹配

叶轮

高可靠性

‐ 五轴加工叶轮,整体铣制

‐ 标准材质为不锈钢 17-4PH或钛合金等材料

‐ 在应力和响应分析基础上的强大设计

‐ 115% 设计转速下测试

高可靠性

压缩机主要部件-轴承

小齿轮轴的高速轴承

小齿轮

‐ 水平剖分,可倾瓦径向轴承(共5片)

‐ 分为上下两部分,上部分布置有2片,下部分布置有3片

大齿轮轴的低速轴承

大齿轮

‐ 套筒式

‐ 滑动径向和锥面推力组合轴承

压缩机主要部件 - 干气密封, 碳环密封

 干气密封

干气密封

‐ 极低的气耗量与高可靠性

‐ 叶轮侧:采用压缩机末级出口的 高压气体作为密封气或注入氮气, 原料气作为密封气

‐ 润滑油侧:氮气作为缓冲气

 碳环密封

碳环密封

‐ 气耗量相对少,高可靠性

‐ 与轴接触,适合低压力,低温度工况

‐ 制造成本低,性价比高

‐ 适用缓冲密封气

MAC-Main Air Compressor原料机

MNC-Nitorgen Compressor氮气压缩机

BNC-Nitorgen Booster氮气增压机

BAC-Air Bosster空气增压机

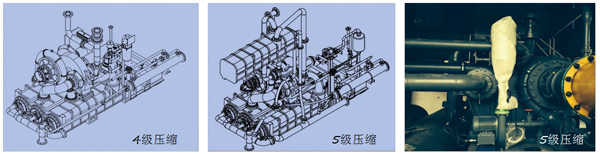

世亚可对应机型

MAC,MNC-2,000~100,000Nm³/hr,1~6级压缩,压缩比40,MAX.30KgG有业绩



BNC/BAC-2,000~100,000Nm³/hr

压缩
