永磁变频空压机
功 率:5.5-35KW
气 量:0.75-1.56m³/min
排气压力:0.75-1.30MPa
传动方式:直联
冷却方式:风冷/水冷

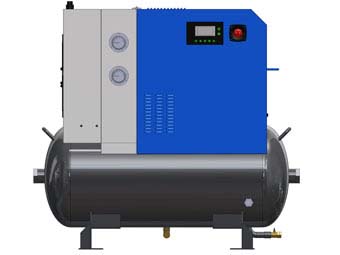

永磁变频空压机(超一级能效)
1、主机
● 螺杆转子型线设计专利:ZL201720301123.8
● 主机压力设计:0.3Mpa~1.60Mpa
● 主机压缩容积效率:≥95%以上
● 转子直径、中心距:大
● 低耗功:能效等级超过一级能效
● 直接传动:传动比1:1
● 低噪音
● 转子采用特殊碳钢SAE1141材质
● 主机轴承采用进口品牌SKF
● 工作温度高达110℃持续运转
2、外转子风机
● 低噪音
● 高风量
● 免维护
3、智能模组化控制
● RS485通讯模式传输控制讯号
● 智能PID流量调节模式
● 是一种闭环控制,具有理想的动态特性和控制精度
● 可以对转矩进行精确控制
● 系统响应速度快,加减速特性好
● 恒压控制,避免产生多余的能源损失
4、高效永磁变频电机
(电机能效达到国家标准GB18613-2012《中小型三相异步电动机
能效限定值及能效等级》一级能效标准,复合国际IE4标准.电机的
永磁体 采用钕铁硼磁性材料作为磁性性能的压缩机专用电机。)
● 外观设计专利:证书编号ZL 201330085626.3
● 永磁电机冷却结构专利设计,专利号:ZL201320216379.0
● F级绝缘,B级温升考核
● 转矩完美线性输出,低转速仍保有高扭力输出
● UH系列磁铁,使用温度高达180℃
● 长达5年的耐久实验,40000小时耐久运转无故障
5、电机专利设计-专利号:ZL201520372572.2
● 免维护、无需添加电机润滑脂
● 无轴承设计、传动效率100%
● 防护等级高达IP65
● 电机冷却方式:油冷
6、矢量式变频器
● 高利用率,面板可拆卸,切换使用、具有记忆功能
● 保护完善:可实现缺相、相间短路、对地短路、过流、过压、欠
压 、过载、过热、电机热保护电路板增强涂层、防尘防腐蚀
● 独立散热风道设计,悬挂式安装,防尘、防腐蚀、系统发热量小强
大的过载能力和独特的限流技术
● 专有高效的控制程序
● 超宽频率设计,控制区间更为宽广
7、油气分离器
● 专利设计:ZL201720512855.1
● 最高工作压力可以达2.0Mpa
● 使用时间高达4000Hr
● 最大承受压降:1.2bar
● 高效分离,空气中含油量低于3ppm
● 外置式油气分离器设计,维护时间只需2min
8、油过滤器
● 专利设计:ZL201520816110.5
● 过滤器滤芯材质,采用德国树脂木浆纤维
● 密封圈材质:采用聚四氟乙烯
● 工作温度可承受120℃
● 工作压力高达20bar
● 分离效率:10μm时为50%杂质分离率,30μm时为99%杂质分离率
9、油气组合式容器设置
● 专利设计:专利号ZL2015202999188.0
● 气路与油路隔空设计
● 分离效果佳:空气含油量≤3ppm
● 系统压降:≤0.02Mpa
10、进气阀
● 专利设计:ZL201720513212.9
● 高真空度:700mmHg
● 吸气面积大
● 空载运行负载能耗低
● 快速止回:防止卸载与停机喷油
● 电磁阀采用意大利ODE品牌
● 阀片密封采用氟橡胶材质
● 集成型设计,故障及维修率低
● 铸铝材质,避免了生锈、受温度影响的变行
11、塑壳式空滤设计
● 专利设计:ZL201720513111.1
● Picolino模块系统
● 高科技,柔韧性好,回弹性好的端面(聚氨酯发泡)
● 多级密封设计
● 随温度变化,稳定性依然很好
● 压缩量不大
● 滤芯尺寸上与空滤总成精密配合
12、不锈钢管路
● 卓越的力学性能,超群的耐磨损性能
● 优异的耐腐蚀性能
● 304材料制成的不锈钢抗拉强度大于530N/mm,是镀锌管的2
倍,铜管的3~4倍,PPR管的8~10倍,而且具有良好的延展性和
韧性
● 可以在﹣270℃~400℃的温度下长期安全工作,无论是高温还
是低温,都不会析出有害物质,材料性能相当稳定
● 使用范围广,使用寿命长综合成本低。腐蚀试验数据表明,不锈
钢 管的使用寿命可达100年,寿命周期内几乎不需要维护,避免了
管 道更换的费用和麻烦
型号
|
工作压力
|
排气量(m³/min)
|
功率
(KW) |
电压防护等级
|
噪音值
|
外形尺寸(mm)
|
重量
(KG) |
出口管径
|
传动方式
|
能效等级 | |||
最小
|
最大
|
长
|
宽
|
高
|
|||||||||
DAV-5+
|
0.75
|
0.29
|
0.95
|
5.5
|
380V IP65
|
68±3
|
1200
|
550
|
1130
|
285
|
RC3/4
|
直联
单级压缩 永磁变频 油冷却 带储气罐 |
一级能效 EEI 1 |
0.85
|
0.27
|
0.9
|
|||||||||||
1.05
|
0.23
|
0.75
|
|||||||||||
DAV-7+
|
0.75
|
0.38
|
1.26
|
7.5
|
380V IP65
|
68±3
|
1200
|
550
|
1130
|
290
|
RC3/4
|
||
0.85
|
0.36
|
1.21
|
|||||||||||
1.05
|
0.30
|
1.00
|
|||||||||||
DAV-11+
|
0.75
|
0.59
|
1.96
|
11
|
380V IP65
|
70±3
|
1200
|
550
|
1130
|
340
|
RC3/4
|
||
0.85
|
0.57
|
1.91
|
|||||||||||
1.05
|
0.44
|
1.45
|
|||||||||||
1.30
|
0.40
|
1.20
|
|||||||||||
DAV-15+
|
0.75
|
0.78
|
2.61
|
15
|
380V IP65
|
72±3
|
1200
|
610
|
1250
|
420
|
RC1
|
||
0.85
|
0.75
|
2.61
|
|||||||||||
1.05
|
0.62
|
2.05
|
|||||||||||
1.30
|
0.57
|
1.90
|
|||||||||||
DAV-18+
|
0.75
|
0.84
|
2.81
|
18.5
|
380V IP65
|
72±3
|
1200
|
610
|
1250
|
430
|
RC1
|
||
0.85
|
0.84
|
2.80
|
|||||||||||
1.05
|
0.77
|
2.50
|
|||||||||||
1.30
|
0.60
|
2.30
|
|||||||||||
DAV-22+
|
0.75
|
1.11
|
3.70
|
22
|
380V IP65
|
75±3
|
1650
|
750
|
1420
|
510
|
RC11/4
|
||
0.85
|
1.08
|
3.60
|
|||||||||||
1.05
|
1.05
|
3.50
|
|||||||||||
1.30
|
0.80
|
2.80
|
|||||||||||
DAV-30+
|
0.75
|
1.56
|
5.20
|
30
|
380V IP65
|
75±3
|
1650
|
750
|
1420
|
550
|
RC11/4
|
||
0.85
|
1.53
|
5.10
|
|||||||||||
1.05
|
1.28
|
4.25
|
|||||||||||
1.30
|
1.05
|
3.35
|
飞机制造:喷洗机器、退模、驱动装配工具、钻机、汽锤、起吊葫芦、组合刀 具、铰刀、铆枪、螺丝刀、锻锤、金属成型压机、喷砂、喷漆。
汽车制造:喷洗机器、驱动装配工具、起吊葫芦、气动控制、锻造车间、铸造车间、钣金车间。
饮料厂:洗瓶机、罐装机、酒桶内部喷涂、食品工业用气。
水泥制造:贮藏通气、水泥浆的搅拌、水泥袋清洁封口、原料搅拌、翻斗车、清洗设备、熟料冷却、输送水泥和煤、水泥窑清洗、车船装卸、升降和起吊器、气动控制。
化工厂:通气和搅拌、分离塔用气、清洗设备、燃烧用气、输送、提升液体、喷雾、清洗管道、气动控制、工艺用气、传输液体。
火电厂:吹气清洁管道、吹除烟垢、清洗锅炉及冷凝器管道、喷气清洗、传输煤粉、清除污水、气动控制。
水电厂:发动机控制、船闸保养、驱动控制器、驱动润滑泵、驱动船闸、起动控制、清洗垃圾网。
食品工业(一般应用):搅拌液体、发酵箱用气(氧)、带喷嘴的清洗设备、带喷嘴的清洗容器、传送原料、食品脱水、过滤。
锻造车间:吹氧化皮、炉门气幕、起吊葫芦和升降机、驱动折弯和矫直机、驱动离合器制动器和夹紧装置、驱动锻锤、驱动燃油器。
铸造车间:铁水车定位、清洗设备、输送砂、驱动气动工具、椿砂机、砂轮机、起吊葫芦和升降机、风镐、夯实机、钢比刷、喷砂、筛沙、喷泥芯。
玻璃厂:吹瓶和玻璃器皿、吹灯管和电子管、燃烧气、传输原料、玻璃刻蚀清光和钻孔、输送玻璃、气动控制、真空吊板。
钢铁厂:搅拌溶液、除氧用气、高平转炉用气、料车定位、沉渣室钻孔、卸料包、平炉烟道清洁、驱动离合器和制动器、驱动炉门、驱动装料及输送装置、驱动润滑系统、驱动风动工具、风镐、砂轮机、起吊葫芦和升降机、喷砂、高炉出炉、真空除气。
木材、家具加工:喷射清洁、气吊、浸染木材、折弯拉直、装卡夹紧、气动工具、雕刻工具、钻机、抛光机、打磨机、喷砂、喷漆、喷水装置。
钣金车间:搅拌溶液、运输切屑、喷气清洗、驱动包装压机、驱动压板夹头离合器和定位器、风动工具、精整锤、风镐、钻头、砂轮机、起吊机和升降机、组合工具、铆机、喷砂、喷润滑剂、喷漆喷涂、容器探漏。
矿山:通风用气、钻大孔、用气除水、过滤细屑、气动葫芦、驱动岩钻机、风钻、吹孔、打桩机、凿岩机。
炼油厂:燃烧气、排空和清洗油路、起重和升降机、驱动控制系统、催化剂再循环、喷砂、喷漆。
造纸厂:气清结设备、起重和升降机、水池防结冰、轧辊上料、压制纸品、驱动离合器、驱动断纸机、送纸通过机器、气动控制、头箱加压、头箱拆除、去除废纸、真空干燥。
药品制造:搅拌液体、抗生素发酵用气(氧)、传输原料、混合和搅拌原料、驱动离心机、气动控制、喷气粉化、喷干、传输液体、真空干燥和汽化。
工厂维护:喷气清洁、驱动工具(汽锤、混凝土震动器、钻头、砂轮机、起重机、铺路碎石机、铆枪、去氧化皮、卷管机、扳手)、喷砂、喷涂金属、喷漆、喷水系统。
制塑:喷射式设备清洁、铸件出坯、制塑空气物体的充气、挤压过程中充气成管形、真空或压力制塑、汽缸运作。
印刷厂:搅拌溶液、纸张打包、起吊。
采石厂:起吊搬运材料、岩石钻机、供气、钻爆破机、凿岩机、手钻、水泵。
橡胶厂:清洁模子和机械装置、气吊、脱模、开模、气动控制、喷涂。
纺织厂:搅拌液体、气吊、湿润、运行蓄压器、喷液、喷洒系统、输液。
