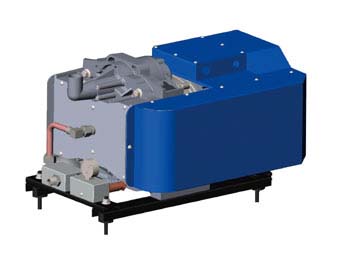

车载无油涡旋空压机

功率：2.2KW

气量：160L/min

排气压力：0.82Mpa

传动方式：直联

冷却方式：水冷

产品信息

参数列表

产品应用

●安静/Quiet

　涡旋式独有的静音、微振动提供舒适的作业空间，即使夜间运转也无需担心影响环境。

●简便/Handy

　配备高性能微机电路板，监视屏上会数字显示运作的状态和各种故障预警。还可根据客户要求配备停电自动恢复功能。

●洁净/Cleanse

　无需供油润滑，排出的当然也是洁净空气。由于标准选备防锈储气罐，排水也是洁净的。因此可以始终保持清洁的环境。

●小巧/Small

　使压缩机外形焕然一新的灵巧型设计，追求极致的小型化造就了简洁的箱体，大大缩小了安装面积，随处都可设置。

●节能/Saving

　1、通过多级控制，实现了最佳运转和节能

　将多台压缩机内置于1台机箱中。根据使用空气量，采用通过最佳台数进行自由运转的多级控制，从而免除了不必要运转，实现了节能。

　2、多级控制具有超越变频控制的节能性

　采用能耗最少的开/关控制。根据空气使用量及实际情况，实现最佳运转。

　3、大幅抑制耗电量，节能效果极佳

　消耗空气量发生变化时，会因压缩机控制的方式的不同而产生较大的误差。<DWW>可将耗电量抑制在最低限度，从而提升节能效果。

●备份/Backup

　万一发生故障，机箱中搭载的多台压缩机主体将开始备份运转，不必担心压缩空气停止供应。

汉森-车用无油涡旋空压机技术参数

型号	DVC-3S		DVC-3S+	DVC-4S	DVC-4S+
空压机概况
额定输出压力	0.82Mpa
最大输出压力（S3-10%）	0.9Mpa					注 1
额定排气量	160L/min		240L/min	320L/min	400L/min
空压机工作制	S3-33%
空压机工作周期时间	4min~30min
推荐储气筒容积	80L以上		120L以上	180L 以上	200L以上
安装及要求
体积（长×宽×高）mm	410X290X300			468X325X320
总质量	≤ 23Kg			≤ 30Kg
适用车辆用途	所有气压制动车辆
车辆运营地域气候特点	全国范围（高原地区需要选大规格使用）
车辆运营地域路况特点	任何路况
最大湿度要求	≤95RH
工作环境温度要求	-20℃~45℃					注 2
储存运输环境温度	-40℃~80℃
进气口温度要求	-20~45℃
噪声及振动
噪声限值	≤68dB(A)			≤75dB(A)
振动烈度	<2mm/s
排气质量
排气温度	<200℃					注 3
排气含油量	Class 0 级无油
排气含水量	空气湿度决定					注 4
电气部分要求
车辆提供的电源形式	直流（DC220V DC380V DC540V)
电动机形式	永磁同步(无传感)
电机驱动器	永磁同步电机驱动器
额定输出功率	2.0kw-2.5			3.5kw-3.7
推荐驱动器功率	>3.7kw			>5.5kw
电动机防护等级	IP67
电机绝缘等级	H 级
冷却系统
压缩盘冷却系统	内置无源风扇	无刷静音风机
电机冷却系统	压缩盘冷却共用	压缩盘冷却共用
静音风机输入电压	-	DC24V
静音风机输入电流	-	3.15A(Max)
有源风机寿命	-	60000 小时
有源风机防护等级	-	IP55
保护功能
过压保护	标配
过压保护开关	选配					注 5
主机温度保护开关	选配					注 6
电机温度保护开关	选配					注 7
配套附件及要求
后置冷却器	选配
后置干燥器	选配
主机温度传感器	选配
压力传感器	选配
备注说明
注 1：最大输出压力只允许在S3-10%工作制情况下使用，超出范围可能触发保护功能。
注 2：压缩机工作时泵头会产生高温，禁止将压缩机安装在密闭环境及对温度敏感的其他部件附近。
注 3：输出气体温度较高，建议后置气路中配置冷却器或选配后置冷却器集成。
注 4：未配置干燥器集成的机器，需要后置车用空气干燥器，建议选用电控干燥器，常规干燥器并不适合新能源车使用。
注 5：此压力开关作为空压机超压保护用，不可作为气路的启动停止控制用。
注 5 6 7：保护功能能够有效的保护空压机并且能够及时发现气路故障，建议选配此功能，并确认控制策略有效匹配。
